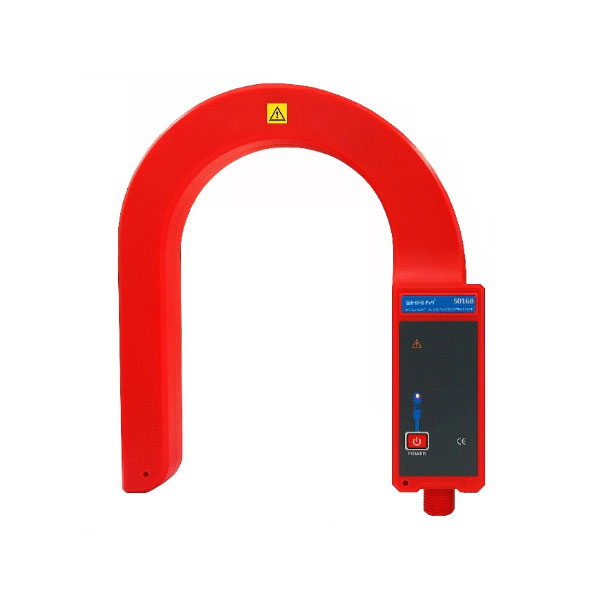

MK-L168高压电流传感器，一体化钩式设计，内置柔性线圈：轻便、精度高、量程广、线性度好。内置柔性线圈，钩式设计，属于创新型应用，突破了传统高压钳表采用金属铁芯制作，由于金属铁芯存在磁饱和现象，不能测试更大的电流，市场高压电流钳表一般很难做到测试2000A以上的电流，而本高压电流传感器，只要没有被高电压击穿，理论上可以测试无穷大的电流。另一方面，柔性线圈不同于金属铁芯要形成闭环回路，金属铁芯钳表如果没有形成闭环回路，精度会极差，甚至不能测试，而铁芯内部的位置误差非常大。采用柔性线圈，这些问题都能实现重大突破，其电流检测线性度及精度可以做到0.2%-0.5%的误差，而位置误差在可测导线直径范围内几乎为零。



柔性线圈，即Rogowski Coil(洛氏线圈)，采用先进的罗氏线圈技术，是一个在非铁磁性材料上均匀缠绕的环形线圈，无磁滞效应，几乎为零的相位误差，无磁饱和现象，线性度极高。输出信号是电流对时间的微分，通过对输出电压信号进行积分，就可以真实还原输入电流，其测量电流范围可从毫安级到上万安。主要用于交流漏电流、大电流、高次谐波电流(可达400次)、复杂波形电流、瞬态冲击电流、相位、电能、功率、功率因数等检测。搭配积分器，易于集成到其他设备，如相位检测分析仪、工业控制装置、数据记录仪、示波器、谐波分析仪、电力质量分析仪、高精度数字多用表、瞬态冲击记录仪、分布式测量系统、保护系统、无线高压电流互感器变比测试仪、无线高压接地故障查找仪、无线高压电流表、电缆漏电巡查仪等。



MK-L168高压电流传感器的外壳，预留有PCB装配空间、绝缘杆连接头，LCD显示窗、LED指示窗、多个操作按键位、USB接口、GPS天线接口、GSM天线接口、GSM插卡位、电池仓（可以根据需要安装用6节或4节7号电池，或者安装可充锂电池）、充电接口、安装固定孔位（2个）、铭牌标贴位、非常适合于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域的产品二次开发。特别适合高压线路电流漏及电流检测、高压CT变比在线测试、高压接地故障查找、继电保护、可控硅整流、变频调速、半导体开关、功率电子转换设备、电弧焊接等信号严重畸变的工业环境相关检测仪器的应用及二次开发。

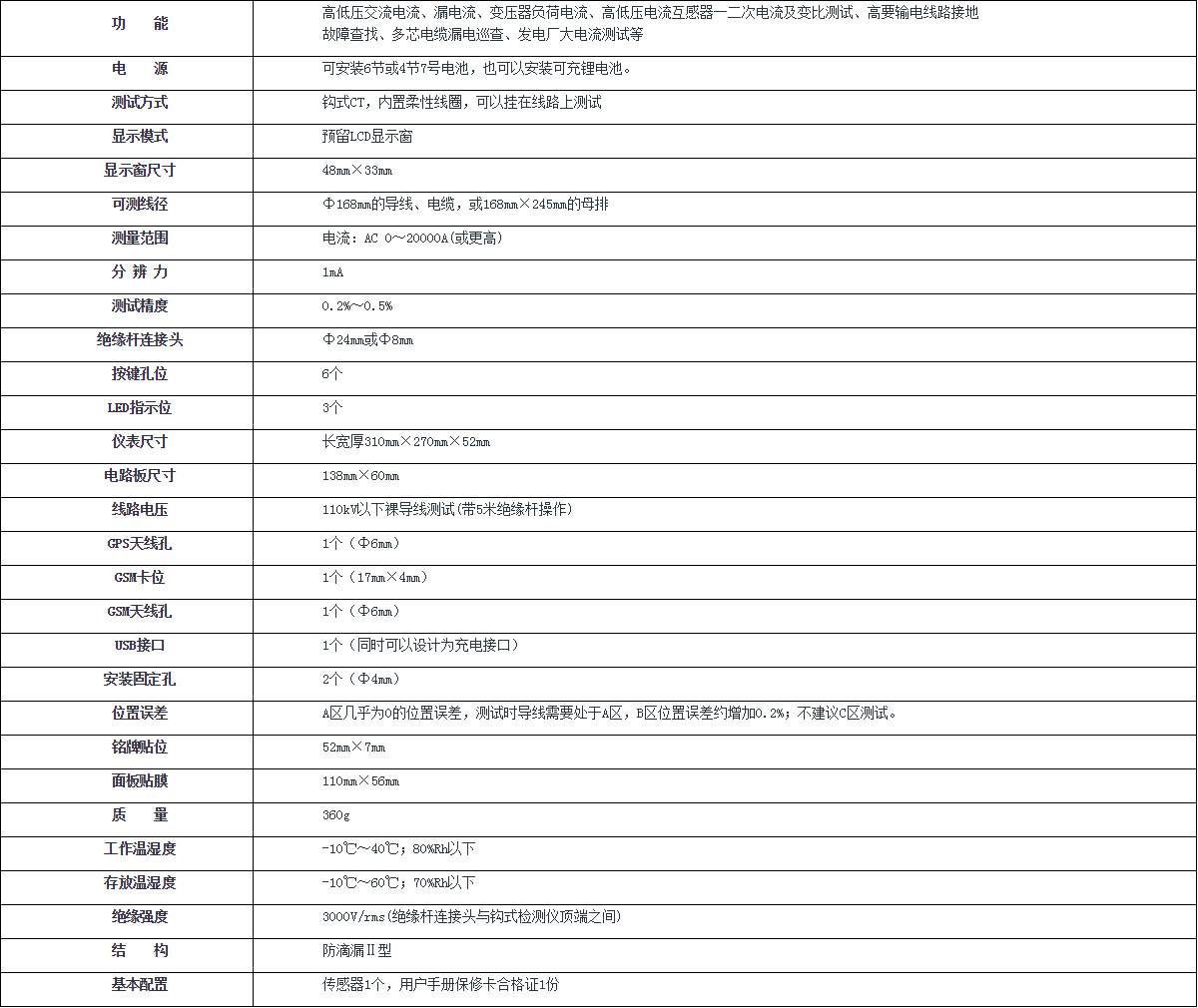

MK0168高压电流传感器，可测量导线或电缆最大外径Ф168mm，可测量母排最大尺寸168mm×245mm，可以挂在线路上测试，节省操作人员体力；可设计测量电流量程从0-20000A，或更大，电流分辨率可以做到1mA，精度可以做到0.2%-0.5%；连接绝缘杆，可以直接测试110KV一下的裸导线或汇流母线。
